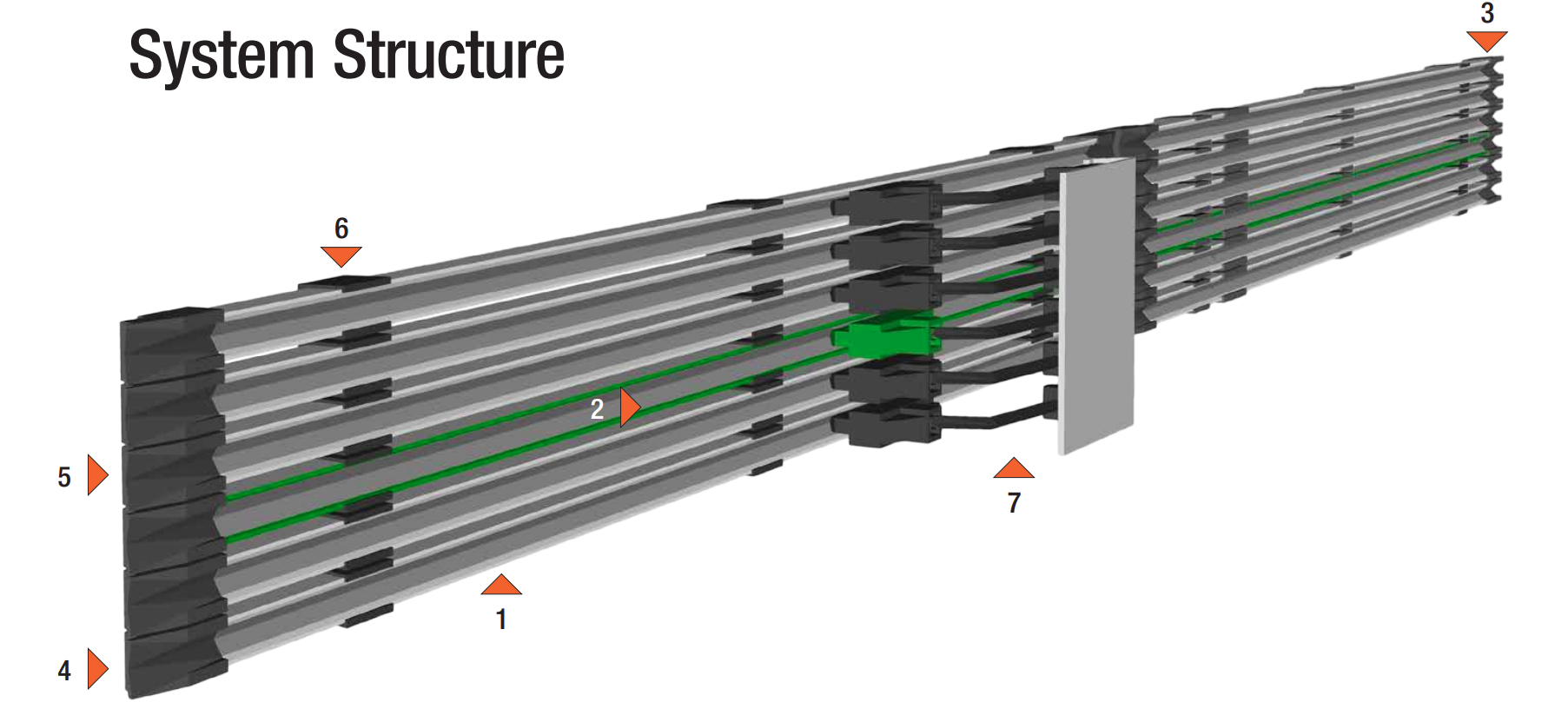

Cấu tạo thanh ray dẫn điện:
1. Thanh dẫn điện có lớp cách điện (Conductor rail with insulating profile): tích hợp tấm chắn tiếp xúc, được thiết kế theo các tiêu chuẩn quốc tế
2. Cực tiếp đất PE (PE ground pole): tùy chọn tích hợp chức năng bảo vệ chống nhầm cực
3. Khớp nối thanh dẫn (Rail connector): dùng để kết nối các đoạn thanh dẫn một cách an toàn và nhanh chóng
4. Nắp chặn đầu thanh (End cap): giúp kết thúc hệ thống và bảo vệ người dùng khỏi tiếp xúc điện
5. Đầu nối cấp nguồn (Feed connector): kết nối thanh dẫn với nguồn điện cố định
6. Kẹp treo (Hanger clamp): hỗ trợ lắp đặt thanh dẫn điện một cách trơn tru và chắc chắn
7. Cụm tiếp điện (Collector assembly): đảm bảo truyền tải điện an toàn và bù trừ sai số chuyển động trong rãnh dẫn, tăng tuổi thọ thiết bị
Đặc điểm nổi bật
– Thiết kế đơn giản và linh hoạt, kết cấu bền chắc
– Hiệu suất ổn định, bộ tiếp điện linh hoạt
– Độ mài mòn thấp, độ bền cao

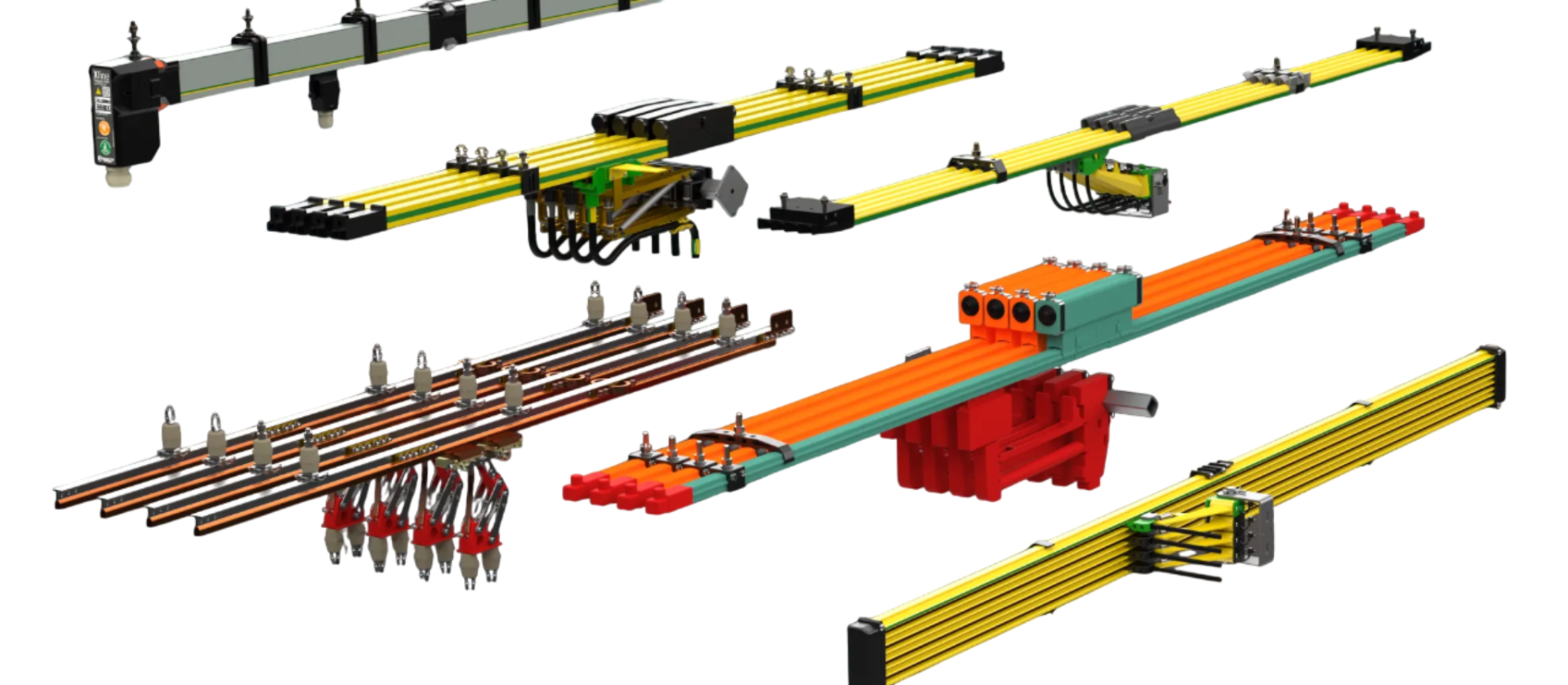

Các loại thanh ray
- SingleFlexLine
– Norminal current range (100% duty cycle): 10 A | 32 A | 100 A
– Norminal voltage: 690V
– Rail length: 4000 mm
– Outer dimensions (pole): 14,7 x 15,5 mm | 9,6 x 15,2 mm
- SinglePowerLine
– Norminal current range (100% duty cycle): 25 A | 200 A | 250 A | 320 A | 400 A | 500 A | 800 A | 1000 A | 1250 A
– Norminal voltage: 690V (hand area 500 V) with insulators up to 1000 V
– Rail length: 4000 mm | 5000 mm
– Outer dimensions (pole): 18 x 26 mm | 32 x 42 mm
- MultiLine
– Norminal current range (100% duty cycle): 10 A | 32 A | 60 A | 100 A | 125 A
– Norminal voltage: 690V | 230/400 V AC – safety-/low voltage min. 24 up to max. 48 V DC/AC
– Rail length: 4000 mm | 4000 mm +/-2 mm at 20°C
– Outer dimensions (pole): 3-pole: 26 x 62 mm | 4-pole: 26 x 80 mm | 5-pole: 26 x 98 mm | 98 x 38 mm incl. system fastener and current collector
- BoxLine
– Norminal current range (100% duty cycle): 10 A | 35 A | 60 A | 100 A | 140 A (80% duty cycle)
– Norminal voltage: 690V
– Rail length: 4000 mm
– Outer dimensions (pole): 56 x 90 mm
