Ray Dẫn Điện 0812 / 0813
Kalmar

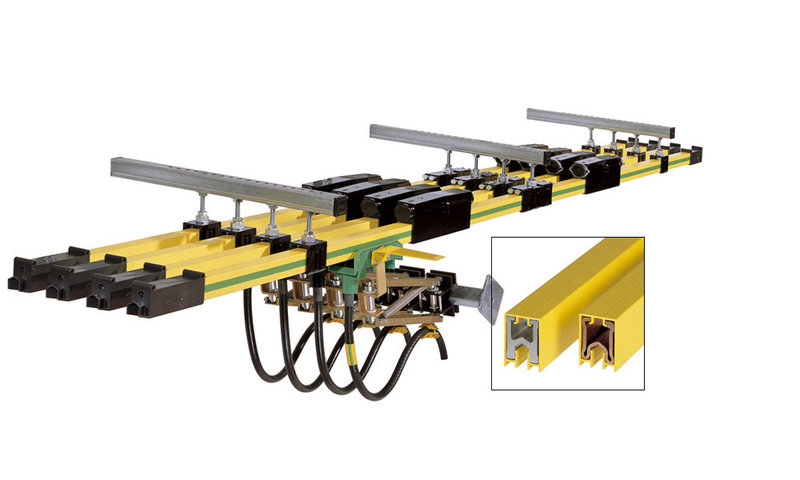

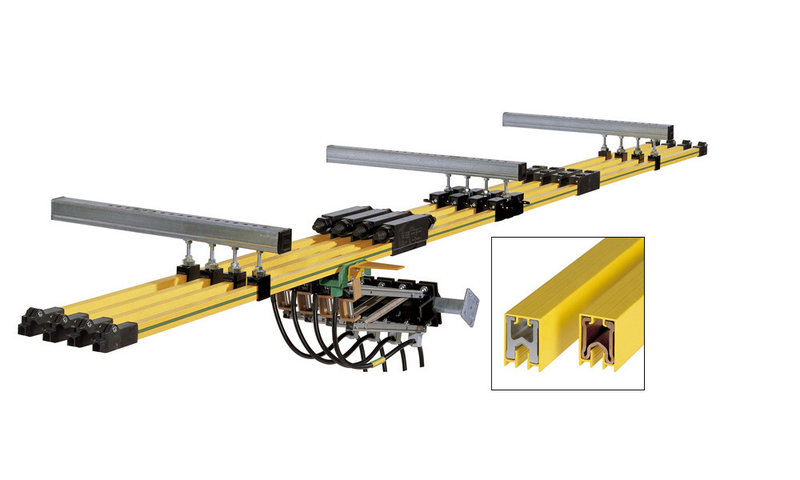

Model: Single PowerLine 0812 / 0813
Tính năng đặc biệt
- Vật liệu dẫn điện đa dạng phù hợp với hầu hết các ứng dụng trong các môi trường công nghiệp
- Độ an toàn cao do thiết kế an toàn không thể tiếp xúc trực tiếp với vật liệu dẫn điện bằng tay.
- Dễ dàng lắp đặt chính xác với các thanh treo nhiều pha 3pha, 4 pha, 5 pha.
- Số lượng pha không giới hạn, được thiết kế dành cho những hệ thống phức tạp.
- Có thiết bị uốn cong tùy chọn để uốn ray tại chỗ theo yêu cầu kỹ thuật
Những ứng dụng chính
- Các cầu trục EOT và cầu trục gia công
- Các thiết bị vận chuyển người/ tàu điện
- Các thiết bị chuyên dụng
Dữ liệu ứng dụng tiêu chuẩn:
| Single PowerLine 0812 | Single PowerLine 0813 |
Dòng danh định (Chu kỳ hoạt động 100%) [A] | 25 | 200 | 250 | 320 | 400 | 500 | 800 | 1.000 | 1.250 |
Điện áp danh định [V] | 690 (vùng điện áp làm việc an toàn 500V) | 690 |
Chiều dài thanh ray [mm] | 4.000 [13,1 ft] | 5.000 [16,40 ft] |
Kích thước ngoài (mỗi pha) [mm] | 18,0 x 26,0 [0,71" x 1,02"] | 32,0 x 42,0 [1,26" x 1,65"] |
Điều kiện vận hành | Sử dụng cho các ứng dụng trong nhà và ngoài trời có bảo vệ / che chắn | |
Hình dạng máng | Thẳng / cong | Các máng thẳng / Uốn cong sẵn có |
Danh mục hàng hóa:
- 812 Series:
- Conductor Rail Stainless Steel 25A PPOPE 4M 081217-4X22
- Conductor Rail Aluminum: 320A PPOPH 4M Length 081214-4X21, 200A PPOPE 4M Length 081213-4X22, 200A PPOPH 4M Length 081213-4X21, 200A PVCPE 4M Length 081213-4X12, 200A PVCPH 4M Length 081213-4X11, 320A PVCPE 4M Length 081214-4X12, 320A PVCPH 4M Length 081214-4X11
- Conductor Rail Copper: 250A PPOPE 4M Length 081215-4X22, 250A PPOPH 4M Length 081215-4X21, 250A PVCPE 4M Length 081215-4X12, 250A PVCPH 4M Length 081215-4X11, 400A PPOPE 4M Length 081216-4X22, 400A PPOPH 4M Length 081216-4X21, 400A PVCPE 4M Length 081216-4X12, 400A PVCPH 4M Length 081216-4X11
- Collectors: 90mm Cleaning Brush 08-K154-0075, 90mm Collector Shoe 100A 081001-11, Plastic Holder for Collector Shoe 90mm 08-K154-0002, Collector Shoe 80A PE REV 081001-22
- Current Collector: 1P 2X100A PH H GA 081208-2X01, 1P 100A PE H GA 081207-02, 1P 100A PH H GA 081207-01, 1P 100A PH H Stainless Steel 081208-11, 1P 100A PH V GA 081206-01, 1P 100A PH V Stainless Steel 081206-11, 1P 2X100A PE H GA 081207-2X02
- Conductor Rail Connector: 1P CU SC GA 081221-3, 1P CU SC SS 081221-5, 1P SS SC 081221-6, 1P ST/AL SC GA 081221-2, 1P ST/AL SC SS 081221-4
- Power Feed Connector: CU GA 081251-3, CU SS 081251-5, SS 081251-6, ST/AL GA 081251-2, ST/AL SS 081251-4
- Hangers and Anchors Clamp: 1P WH GA 081231-1, 1P WH SS 081231-2, 1P 6KT PC GA 081241-01, 1P 6KT PC SS 081241-02, 1P CRA PC GA 081243-01, 1P CRA PC SS 081243-02, 3P50 SIP PC 081245-350, 4P50 SIP PC 081245-450
- Air Gap Insulation Section 1P LT=8M 081294-1, Cable lug 80/M8 080051-070F, Contact Sheet 100A 08-K153-0001
- End Cap: 1P L=127MM SP 08-E012-0059, 1P L=90MM 08-E012-0171, 1P L=90MM SS 081271-2
- Replacement Parts: Cable 1X16-PH 5000MM WO-WO DI 081209-5X16X81, Collector Fork 08-A150-0002, Collector Fork 08-A150-0012, Connection Cable 081209-1,5X10X91, Connection Cable Double Insulated 16MM2 PH 081209-1,5X16X81, Connection Cable Double Insulated 6MM2 P 081209-1,5X06X81, Insulation SC 0812 PE 08-A150-0001-2, Insulation SC 0812 PH 08-A150-0001-1, Sliding Contact 98A PH L=90MM H 08-K154-0260
- 813 Series:
- Conductor Rail Aluminium: 500Amp PVCPE 5 Meters 081313-5X12, 500Amp PVCPH 5 Meters 081313-5X11, 800Amp PVCPE 5 Meters 081314-5X12, 800Amp PVCPH 5 Meters 081314-5X11
- Conductor Rail Copper: 1250Amp PVCPE 5 Meters 081317-5X12, 1250Amp PVCPH 5 Meters 081317-5X11, 500Amp PVCPE 5 Meters 081315-5X12, 500Amp PVCPH 5 Meters 081315-5X11, 800Amp PVCPH 5 Meters 081316-5X11
- Hangers and Anchors Clamp: 1 Pole WH GA 081331-1, 1 Pole WH SS 081331-2, 1 Pole 6KT PC GA 081341-01, 1 Pole 6KT PC SS 081341-02, 1 Pole CRA PC GA 081343-01, Galvanized with Insulator and Hex Nut 081341-11, Galvanized with Insulator and Square Nut 081343-11
- Collector Brush 250Amp L=160MM 081003-12, 081003-11 | Contact Sheet 250Amp 08-K153-0002
- Current Collector: 1 Pole 250Amp 081303-02, 1 Pole 250Amp PH V GA 081301-01, 08-S265-0243, 1 Pole 250Amp PH V SS 081302-11, 081304-11, 08-S265-0244, 1 Pole 2X250A PH V SS 081304-2X11, 1 Pole 2X250Amp PE V GA 081301-2X02, 1 Pole 2X250Amp PH H GA 081303-2X01, 1 Pole 2X250Amp PH H SS 081303-2X11, 1 Pole 2X250Amp PH V GA 081301-2X01, 1 Pole 2X250Amp PH V SS 081301-2X11, 1 Pole 2X250Amp PE V SS 081301-2X12
- End Cap: 1 Pole 1000A L=158MM 081373-2, 1 Pole L=158MM GA 081371-1, 1 Pole L=158MM SS 081371-2
- Line Feeds: Copper 1250Amp GA 081351-3, Copper 1250Amp SS 081351-5, ST/AL SS 081351-4, ST/AL 081351-2, Pickup Guide 3 Pole L=620MM NE 081382-32
- Expansion Unit - Aluminium 800Amp PVCPH 5M SS 081362-5X2141
- Rail Connectors: 1 Pole ST/AL SC SS 081321-4, 1 Pole Copper 1250Amp SC GA 081321-3, 1 Pole Copper 1250Amp SC SS 081321-5, 1 Pole Copper 800Amp SC GA 081321-1, 1 Pole Copper 800Amp SC SS 081321-6, 1 Pole ST/AL SC GA 081321-2
