Ray Dẫn Điện MultiLine
Kalmar
Model:

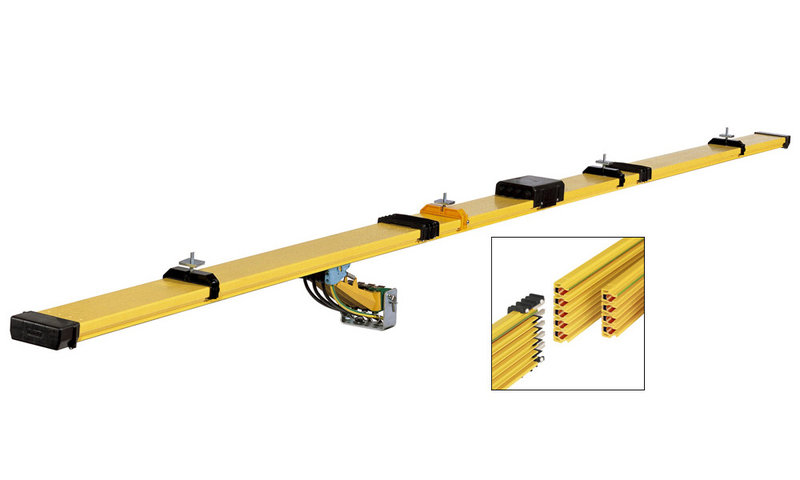

- MultiLine 0831: Ray dẫn điện đa pha nhỏ gọn sử dụng cho những máng thẳng trong các ứng dụng trong nhà.

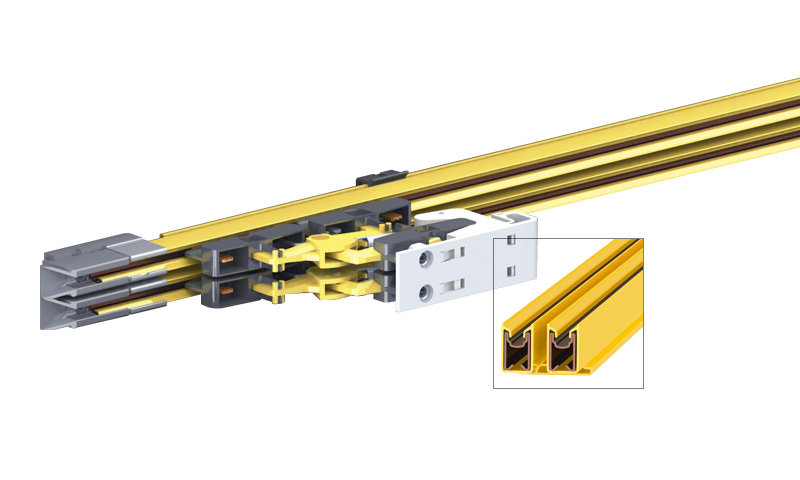

- MultiLine 0835: Ray dẫn điện 2 cực cho các máng thẳng có không gian lắp đặt hạn chế.
Các ứng dụng chính:
- MultiLine 0831: Các hệ thống kho tự động (AS/RS), các cẩu trục/cẩu trục sản xuất, các thiết bị chuyên dụng.
- MultiLine 0835: Hệ thống trung chuyển, các ứng dụng nhà tương tự có không gian lắp đặt hạn chế.
Dữ liệu ứng dụng tiêu chuẩn:
| MULTILINE 0831 | MULTILINE 0835 |
Dòng danh định (chu kỳ hoạt động 100%) [A] | 10 | 32 | 60 | 100 | 125 | Ray: 100 Hệ thống (100% ED): 32 |
Điện áp [V] | 690 (vùng điện áp làm việc an toàn 500V) | 48 AC/DC, 500 AC |
Chiều dài ray [mm] | 4.000 [16.40 ft] | 4.000 |
Kích thước ngoài [mm] | 3-pha: 26,0 x 62 [1.02" x 2.44"] 4-pha: 26,0 x 80,0 [1.02" x 3.15"] 5-pha: 26,0 x 98,0 [1.02" x 3.86"] | 38 x 98 |
Điều kiện vận hành | Ứng dụng trong nhà và ngoài trời có bảo vệ/che chắn | Trong nhà |
Hình dạng máng | Các máng thẳng | Máng thẳng |
Danh mục hàng hóa:
- 831 Series:
- Anchor Clamp - 4 Pole 6KT Galvanized 083133-4
- End Cap 4-Pole Stop 40MM Length 083171-4
- Hanger Clamp 4P18 6KT PC 083143-4, 5P18 6KT PC 083143-5
- Air Gap Section 3P LT=5MM 083195-3
- Conductor Rail 4P CU100A PVCPE 4M 083116-4X4X12, 5P CU100A PVCPH 4M 083116-4X5X11
- Collector Shoe 55A PE LB=68MM 083002-2X4, 55A PH LB=68MM 083002-1X4
- Current Collector 1P 55A PE GA 083102-0022, 1P 55A PH GA 083102-0021
- Power Feed L 3P PH CU60A10 083151-35X11
- 835 Series:
- Hanger Clamp 2P14 PC 083548-02-14, 2P14 CLI PC 08-S280-0765, 2P14 CLI PC SP 08-S280-0697, 08-S280-0733, 08-S280-0689, 4P14 CLI SP 08-S280-0718
- Conductor Rail 2P CU100A PVCPH 0,72 083516-0,725X22X11, 2P CU100A PVCPH SP 083516-S260-1950-003, 2P CU100A PVCPH 4M 083516-4X21X11
- Connector 2P PL CU 083526-6, 2P PL CU SP 08-V001-0532-001, 2P PL SN SP 08-V001-0554-002
- End Cap Base 2P L=47MM SP 08-E012-0408
- End Segment 2P 100A PH (2) Cutbacks XA-580987, 2P CU100A PVCPH MOD XA-582022
- Expantion Unit 2P CU SP 08-S260-1896, Fastener 2P 08-H016-0375
- Kit Base Assy Alert Innovation XA-582016, Kit DWS Alert Innovation One Tower XA-583027, Kit MDL Assy Alert Innovation XA-582021, Kit Top Assy Alert Innovation XA-582023, Kit Base Assy No Rail XA-586854
- Power Feed E 2P PH CU100A6 SP 08-E015-0594, 08-E015-0591, 08-E015-0571, 08-E015-0595 | E 2P PH ST32A6 08-E015-0587-001, 08-E015-0586-001
- Spare Part Package 08-S089-0002
