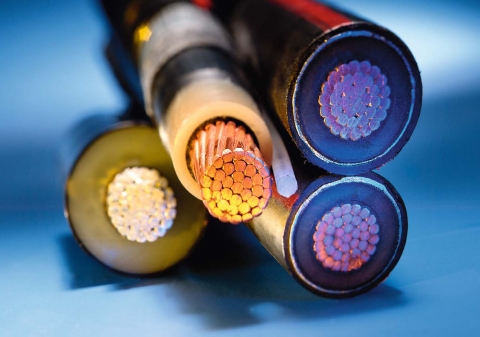

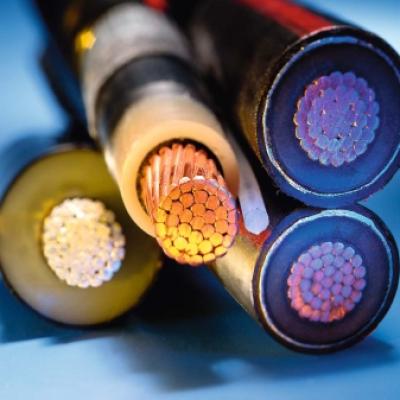

Cáp điện trung thế
Cáp điện trung thế là gì?
– Cáp trung thế là loại dây cáp điện có một lõi dẫn điện hoặc nhiều lõi dẫn điện, có cấp điện áp từ 3kV đến 36kV, tần số 50Hz. Dây cáp điện trung thế thường được ứng dụng để truyền tải tín hiệu, phân phối điện, lắp đặt trên cột có mức nhiệt độ làm việc dài hạn từ 90°C - 250°C với thời gian không quá 5 giây. Ở Việt Nam thông dụng nhất là cấp điện áp 24 kV theo tiêu chuẩn TCVN 5935-1995, IEC 60502-2 là “12/20(24) kV” (Trong đó: 12 kV là khả năng chịu điện áp pha, 20 kV là khả năng chịu điện áp dây và 24 kV là mức điện áp cao nhất mà cáp có thể chịu được khi có sự dao động điện áp trong quá trình vận hành).
Cấu tạo
– Vật liệu ruột dẫn cáp điện trung thế thường là sợi đồng cứng, sợi nhôm cứng hoặc sợi nhôm cứng kết hợp với sợi thép được bện theo nén tròn hoặc dùng kiểu nén Segments phù hợp với tiêu chuẩn quốc tế.
– Các loại cáp điện trung thế có vật liệu cách điện chủ yếu được làm từ Polyethylene liên kết ngang siêu sạch. Quy trình được thực hiện như sau: đùn đồng thời màn chắn lõi, cách điện và màn chắn cách điện trong một quá trình để đảm bảo khoảng trống giữa các lớp được ngăn ngừa. Quá trình đùn màn chắn lõi, cách điện và màn chắn cách điện này được thực hiện bằng sự điều khiển của áp suất không khí đạt tiêu chuẩn và hệ thống tia X tiên tiến, hiện đại.
– Với màn chắn cáp điện trung thế chủ yếu là kim loại phi từ tính, bên ngoài màn chắn này người ta thường áp lớp băng đồng/sợi đồng/vỏ chì.
– Lớp vỏ bọc ngoài cùng của cáp điện trung thế được tạo thành từ vật liệu PVC hoặc PE. Lớp vỏ bọc này được thiết kế an toàn tránh xảy ra rủi ro, chống mối mọt tấn công khi sử dụng.
– Ở mức điện hạ thế này sẽ không xảy ra hiện tượng phóng điện nhưng sẽ gây ra giật điện nếu chạm trực tiếp vào phần kim loại đang dẫn điện trong dây. Đây cũng là đường dây sinh hoạt được dẫn đến từng nhà, có thể tồn tại ở bất kỳ vị trí nào trong nhà. Đường dây này luôn được bọc kín bằng một lớp vỏ bọc cách điện.

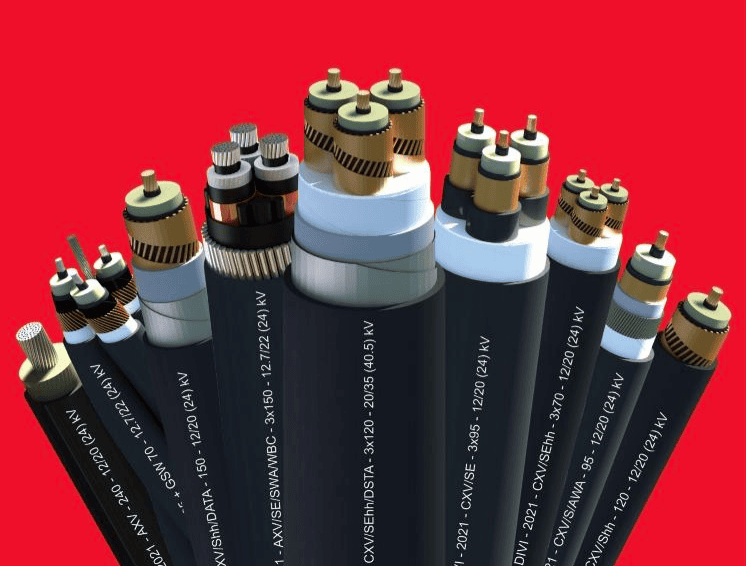

Cáp điện trung thế Cadivi
