Coaxial SDH-Switch Board Cables acc. to TS 0031/96 part 4
| ► Standards | ||||||||||||
Acc. to TS 0031/96 part 4 | ||||||||||||

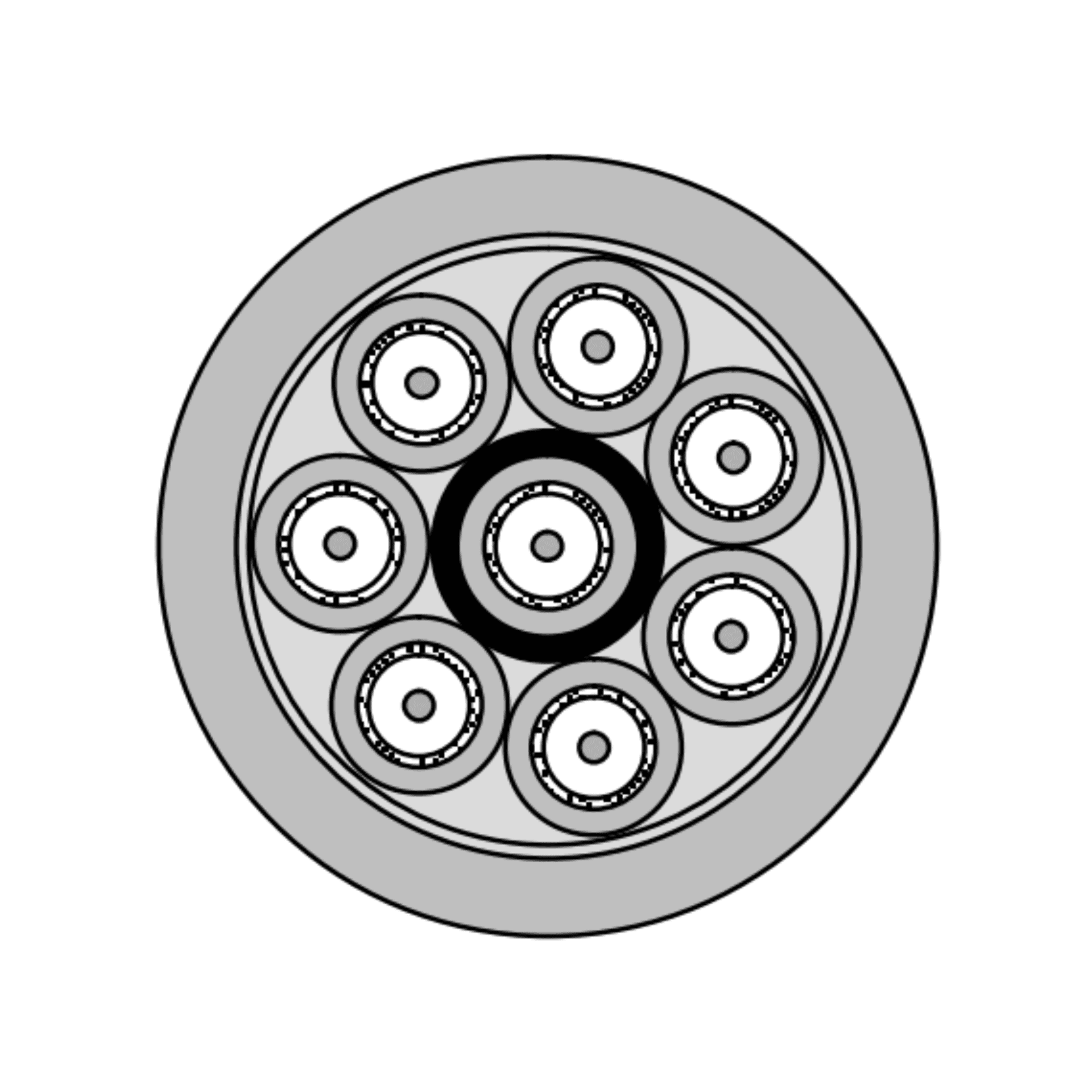

| ► Construction | ||||||||||||
Inner conductor | Copperclad steel wire, bare / copper wire, tinned, diameter 0.4mm | |||||||||||
Insulation | PE 2.45mm | |||||||||||
| ► Electrical properties | at 20°C | |||||||||||
DC resistance | Inner conductor | for copperclad steel wire ≤ 360 Ω/km | ||||||||||
Mutual capacitance |
| 68 nF/km | ||||||||||
Characteristic impedance |
| 75 Ω ± 2% | ||||||||||
Transfer impedance | 0.1 MHz | ≤ 15.0 mΩ/m | ||||||||||
Test voltage | Inner/Outer conductor | 2kVrms | ||||||||||
Insulation resistance |
| ≥ 10 GΩ*km | ||||||||||
| ► Electrical data | at 20°C | |||||||||||
Attenuation (dB/100m) | Return loss (dB) | |||||||||||
Frequency (MHz) |
| Frequency (MHz) |
| |||||||||
1 | ≤ 2.0 | 40 - 300 | ≥ 26 | |||||||||
10 | ≤ 5.5 |
|
| |||||||||
30 | ≤ 9.5 |
|
| |||||||||
100 | ≤ 18.0 |
|
| |||||||||
400 | ≤ 32.0 |
|
| |||||||||
600 | ≤ 47.0 |
|
| |||||||||
| ► Technical data | ||||||||||||
Product code | Designation | Type | Outer diameter (mm) | Weight (kg/km) | Standard delivery length (m) | Drum size (KTG/ring) | Gross weight (kg) | Copper content | Tensile force (N) | |||
1003338 | S-2YCCYY | 8 x 0.4/2.5 copperclad steel wire bare | 18,3 | 420 | 1000 | 121 | 560 | 176 | 1080 | |||
CS2704201 | S-2YCCYY | 8 x 0.4/2.5 copperclad steel wire bare | 18,3 | 420 | 1000 | 121 | 560 | 176 | 1080 | |||
200 | SPH 760 | 90 | ||||||||||
